Exposé de Technologie 1

Les évolutions récentes dans le domaine de la salle de bains sont basées sur l'arrivée de nouveaux matériaux et le développement d'automatismes. Apparus il y a plus de 20 ans avec le polyester et le PMMA, les matériaux de synthèse ont ensuite connu un développement important grâce à la mise au point de nouvelles formulations.

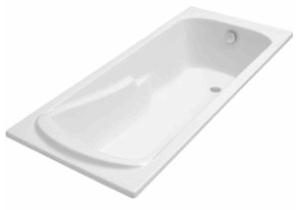

1 Baignoire en fonte émaillée : Son déclin en France est régulier.

1-1 Donner la définition d'une fonte en indiquant le critère le plus important qui la différencie de l'acier. Indiquer deux types de fontes non alliées avec leur désignation normalisée. Décoder la désignation EN-GJL Ni Cu Cr 15-6-3 (L-NUC 15 6 3)

1-2 La baignoire est moulée au sable.

A l'aide de schémas annotés, expliquer les différentes étapes du moulage en sable classique (au choix: fabrication de série ou unitaire).
Citer 4 contraintes géométriques ou techniques liées au procédé de moulage au sable.



Exposé de Technologie 2

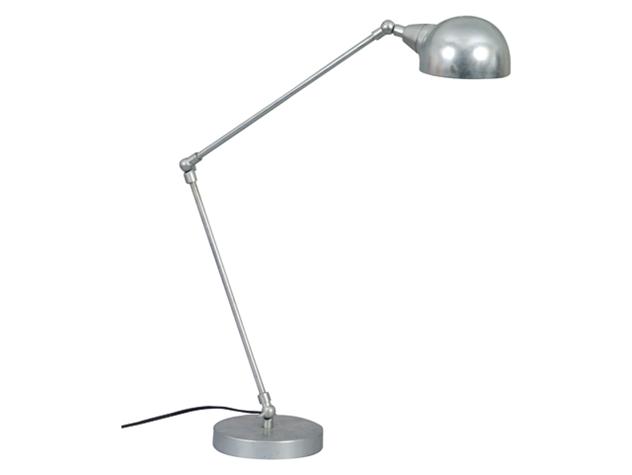

1. Lampadaire

On envisage de produire en série le lampadaire, le marketing prévoit une production mensuelle de 100 unités pendant 4 ans. Plusieurs propositions de matériaux sont faites pour la réalisation de la base :

- en acier inoxydable usiné et poli
- en alliage d'aluminium moulé et anodisé
- en laiton chromé

Pour la tige support du tube fluo, il est envisagé d'utiliser un acier

ÉTUDE DU CAS : BASE RÉALISÉE EN ACIER INOXYDABLE

1. Proposer une nuance d'acier inoxydable choisie parmi les nuances de divers aciers proposées dans le tableau du document ressource (page 3/3).
2. Qu'est-ce qui confère à l'acier son caractère « inoxydable » ? Traitement, adjonction d'éléments,... ? Préciser votre réponse.
3. Avec quel(s) procédé(s), la forme générale de la base serait-elle obtenue ?

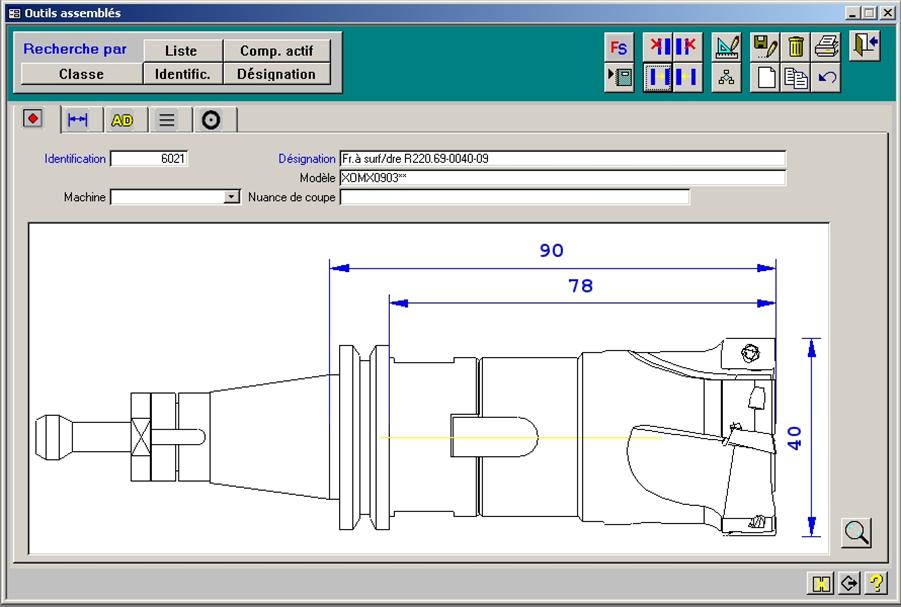

Mesure de jauge outil

Le logiciel Wintool permet la détermination graphique des jauges par empilage des éléments constitutifs de l’outillage de coupe (Mandrin, outil …), et ce, à partir de catalogues fournisseurs. Pour nous familiariser avec cet outil informatique, nous allons considérer le cas de fraise à surfacer/dresser utilisée dans l’usinage du plateau rainuré PH 30 (opération a/)

Cette fraise est constituée de 4 éléments de base assemblés. 2 fabricants d’outillage de coupe (EPB et SECO) ont été sollicités pour la réalisation de cet ensemble.
